Kombinovaný regulačný ventil Danfoss FHV-R je určený na reguláciu teploty vratnej vody v systémoch teplovodného podlahového vykurovania. Ventil je určený najmä pre menšie vykurovacie okruhy do 8 m², kde sa podlahové vykurovanie kombinuje s existujúcim radiátorovým systémom. Viac informácií
Na objednávku
| Prietok | 0,9 m3/h |
| Tlak | 6 barov |
| Veľkosť pripojenia | G 3/4" |
| Hmotnosť | 0.93 kg |
Danfoss FHV-WR / FHV-R G¾" je vstavaný regulačný ventil pre spätné potrubie okruhu podlahového vykurovania. V spolupráci so snímačom teploty FJVR (predávaným samostatne) priebežne sleduje teplotu vody v spiatočke a pri prekročení nastavenej hodnoty automaticky obmedzuje prietok. Tým chráni podlahovú konštrukciu pred prehriatím a udržiava povrchovú teplotu podlahy v hygienicky prijateľnom rozsahu. Ventil je určený do kombinovaných systémov, kde je podlahová slučka napojená na spoločný radiátorový okruh.
Typické použitie je v domácnostiach a bytových jednotkách, kde je podlahové vykurovanie prevádzkované súbežne s existujúcim radiátorovým systémom – najčastejšie v kúpeľniach alebo predsieňach s podlahovým vykurovaním napojeným na spoločný teplovodný okruh. Keďže radiátorový systém pracuje s vyššou teplotou, než akú podlahové vykurovanie znesie, ventil FHV-R osadený v spätnom potrubí slučky priškrcuje prietok vždy, keď teplota spiatočky prekročí nastavenú hranicu. Je vhodný pre podlahové okruhy s plochou do 10 m².

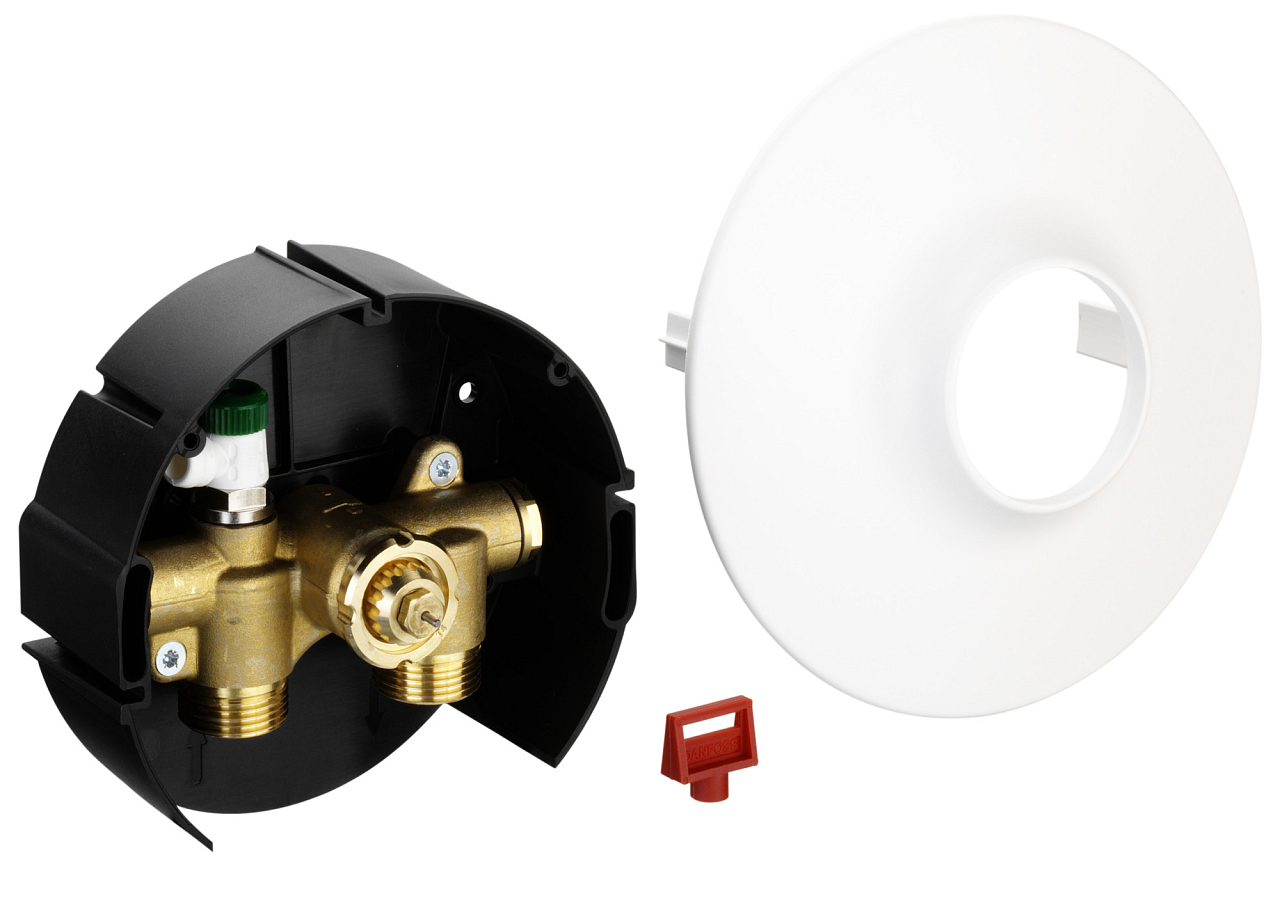

Celá inštalácia sa zakryje v stene alebo priečke – vstavaná skrinka vyžaduje hĺbku aspoň 152 mm a všetky potrubné pripojenia sa vykonávajú vo vnútri pomocou svorných spojok Danfoss (kompatibilných s rúrami PEX, AluPEX, meďou aj oceľou). Po nasadení snímača FJVR a okrúhleho bieleho predného krytu je viditeľná len hlavica snímača a biela predná doska – žiadne viditeľné potrubie, žiadne vonkajšie rozvody. Súprava 003L1015 zahŕňa teleso ventilu so vstavanou skrinkou, odvzdušňovací ventil, kľúč na vypúšťanie aj vypúšťací kohút. Svorné spojky a snímač FJVR sa objednávajú samostatne.
Technické parametre:
Snímač FJVR sa osadí do spätného potrubia podlahovej slučky. Priebežne sníma teplotu pretekajúcej vody a pri prekročení nastavenej hodnoty automaticky priškrcuje teleso ventilu, čím obmedzuje prietok. Hneď ako teplota spiatočky klesne pod nastavenú hranicu, ventil sa opäť otvorí. Regulácia prebieha čisto termostaticky – bez elektrického napájania.
Nie. Súprava 003L1015 obsahuje teleso ventilu, vstavanú skrinku, odvzdušňovací ventil, kľúč na vypúšťanie a vypúšťací kohút. Snímač FJVR sa objednáva samostatne – biele vyhotovenie má obj. č. 003L1040, chrómované vyhotovenie obj. č. 003L1072. Rozsah nastavenia snímača je 10–50 °C.
Podľa technického listu Danfoss je ventil FHV-R určený pre podlahové slučky s plochou do 10 m². Pre väčšie podlahové plochy alebo viac vykurovacích okruhov je vhodnejším riešením rozdeľovač s individuálnou reguláciou každého okruhu.
Vstavaná skrinka sa zabuduje do steny alebo priečky s hĺbkou aspoň 152 mm. Všetky potrubné pripojenia sa vykonajú v skrinke pomocou svorných spojok. Po nasadení snímača FJVR a okrúhleho bieleho predného krytu (003L1050) je inštalácia hotová. Na stene zostane viditeľná iba hlavica snímača a biely kruhový kryt – všetko ostatné je skryté. Voliteľný montážny nástroj s vodováhou (obj. č. 003L1338) uľahčí presné osadenie skrinky pri zamurovaní.
Danfoss ponúka svorné spojky pre rúry PEX (priemery 15–20 mm), AluPEX (14–20 mm), medené aj oceľové rúry. Spojky nie sú súčasťou súpravy 003L1015 a objednávajú sa samostatne podľa priemeru a materiálu použitého potrubia.
