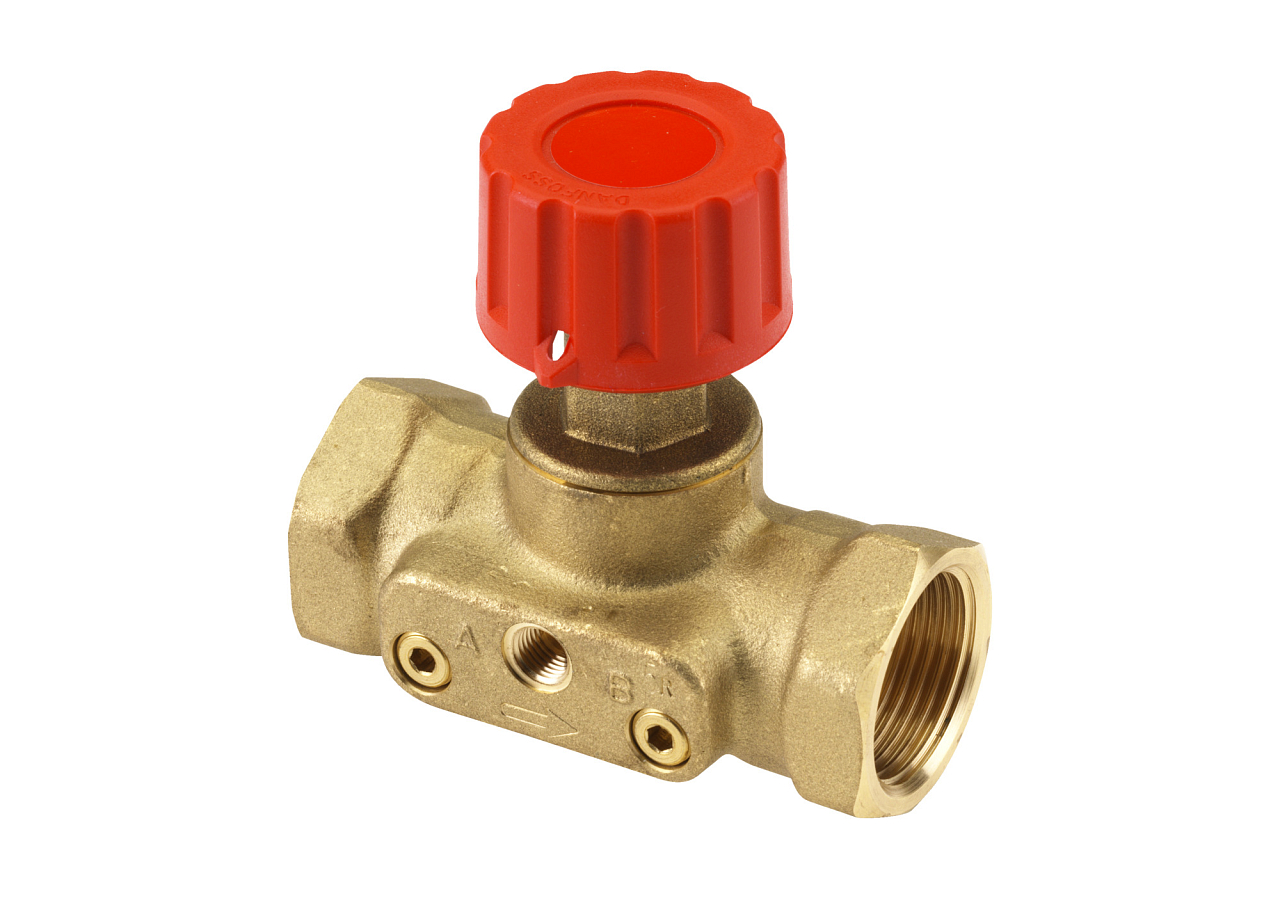

Uzatvárací partnerský ventil Danfoss ASV-M DN 32 je určený na montáž do prívodného potrubia vykurovacích a chladiacich sústav ako súčasť systému regulácie diferenčného tlaku. Viac informácií
Na objednávku
| Menovitá svetlosť | DN 32 |
| Prietok | 6,3 m3/h |
| Teplota | -20...120 °C |
| Tlak | PN 16 |
| Typ pripojenia | Vnútorný závit |
| Hmotnosť | 1.32 kg |
Danfoss ASV-M DN 32 je uzatvárací partnerský ventil pre prívodné potrubie dvojrúrkových vykurovacích a chladiacich sústav. Montuje sa ako súčasť systému automatického vyvažovania ASV spolu s regulátorom diferenčného tlaku ASV-PV – oba ventily sú prepojené impulznou trubkou a spoločne trvalo udržiavajú nastavený diferenčný tlak na vetve alebo stúpačke. Vďaka uzatváracej funkcii umožňuje servisné oddelenie bez nutnosti vypustenia celej sústavy.
Ventil ASV-M DN 32 sa používa v dvojrúrkových teplovodných vykurovacích sústavách s premenlivým prietokom – najčastejšie vo zvislých stúpačkách alebo vodorovných slučkových vetvách v bytových a administratívnych budovách s radiátorovým vykurovaním. Vhodný je tiež pre sústavy podlahového vykurovania s rozdeľovačmi alebo pre fan-coilové jednotky v chladiacich sústavách. Kdekoľvek je potrebné stabilizovať diferenčný tlak v časti siete a zároveň zachovať možnosť jednoduchej servisnej izolácie vetvy, je ASV-M správnou súčasťou systému.
ASV-M sa inštaluje do prívodného potrubia stúpačky alebo vetvy v smere prietoku vyznačenom šípkou na telese ventilu; regulátor ASV-PV sa montuje na spätné potrubie tej istej vetvy. Tlak z prívodného potrubia je impulznou trubkou privedený na membránu ASV-PV, ktorá automaticky upravuje prietokový prierez tak, aby bol diferenčný tlak trvalo udržiavaný na nastavenej hodnote – a to pri plnom aj čiastočnom zaťažení sústavy. Funkcia obmedzenia prietoku (Flow limitation) umožňuje červeným ručným kolieskom obmedziť maximálny prietok stúpačkou. Teleso ventilu je vyrobené z mosadze s tesnením EPDM, EPS izolácia je súčasťou balenia (prevádzka do 80 °C; pre teploty do 120 °C je k dispozícii príslušenstvo EPP, obj. č. 003L8173).
ASV-M je jednoduchý uzatvárací partnerský ventil bez meracích koncoviek – slúži na servisné oddelenie vetvy a na základné obmedzenie prietoku. ASV-BD je multifunkčný variant s otočnou meracou stanicou, integrovanými meracími koncovkami pre ihly 3 mm a možnosťou prepínania zapojenia (vo vnútri alebo mimo regulovaného okruhu aj pod tlakom). ASV-M sa odporúča tam, kde je obmedzenie prietoku riešené priamo na každom radiátore prednastavením termostatického ventilu; ASV-BD tam, kde je potrebné obmedziť prietok na úrovni celej stúpačky a zároveň prietok na mieste merať.
ASV-M sa vždy inštaluje do prívodného (výstupného) potrubia v smere prietoku označenom šípkou na telese ventilu. Regulátor ASV-PV patrí na spätné potrubie tej istej vetvy. Po montáži je nutné oba ventily prepojiť impulznou trubkou a celú sústavu riadne odvzdušniť – prípadné vzduchové bubliny v impulznej trubke narúšajú funkciu regulácie. Pri tlakovej skúške sústavy musí byť impulzná trubka pripojená a všetky partnerské ventily otvorené; maximálny skúšobný tlak je 25 bar.
Áno, teplotný rozsah ventilu je –20 až 120 °C, takže ho možno použiť aj v chladiacich sústavách s fan-coilovými jednotkami alebo chladiacimi trámami s premenlivým prietokom. Princíp automatického vyvažovania diferenčného tlaku je v oboch aplikáciách rovnaký – systém ASV eliminuje nadprietoky a zabezpečuje stabilné podmienky pre riadiace ventily aj pri nízkom zaťažení.
Impulzná trubka (dĺžka 1,5 m, G 1/16 A) je štandardne súčasťou balenia regulátora ASV-PV, nie ventilu ASV-M. Ak obstarávate ASV-M ako náhradu do existujúcej inštalácie a ASV-PV už máte, skontrolujte, či dĺžka existujúcej trubky postačuje. V prípade potreby si objednajte náhradnú trubku ako príslušenstvo: 1,5 m (obj. č. 003L8152) alebo 5 m (obj. č. 003L8153).
ASV-M DN 32 (003L7694) sa dodáva s izolačným obalom z EPS, ktorý je certifikovaný podľa požiarnej klasifikácie B2 (DIN 4102) a je vhodný pre prevádzkové teploty do 80 °C. Ak sústava pracuje s vyššími teplotami (až 120 °C), je potrebné zaobstarať izolačný kryt z EPP ako samostatné príslušenstvo (obj. č. 003L8173 pre DN 32). Kryt z EPP sa nasadzuje jednoduchým zacvaknutím bez náradia.
