Regulátor prietoku Danfoss AVQM s integrovaným regulačným ventilom je samoregulačné zariadenie určené predovšetkým pre aplikácie v sústavách diaľkového vykurovania a chladenia. Viac informácií
Na objednávku
| Dimenzia (DN) | DN 32 |
| Rozsah tlaku | 16 bar |
| Tlak | PN 25 |
| Typ pripojenia | Vonkajší závit |
| Veľkosť pripojenia | G 1 3/4" |
| Hmotnosť | 5.90 kg |

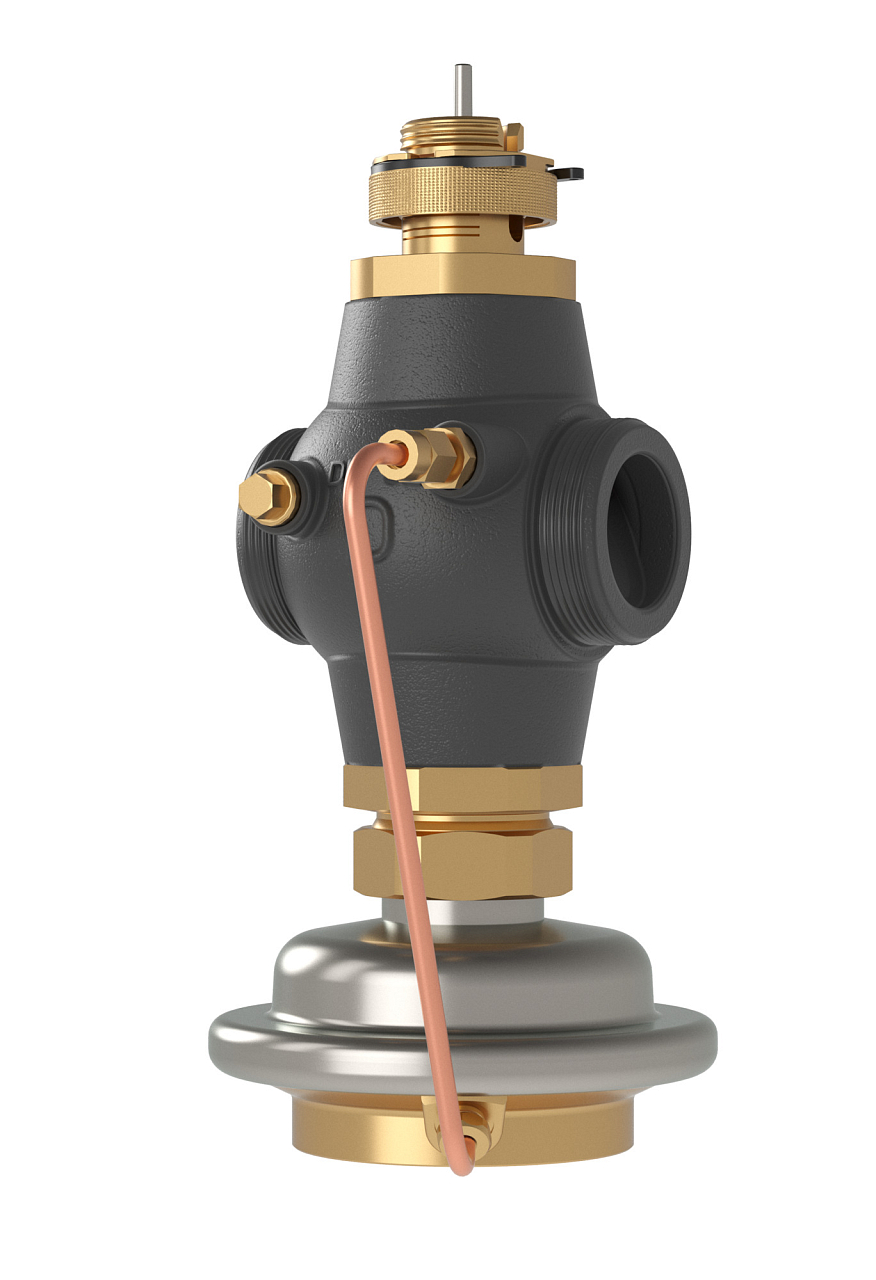

Danfoss AVQM (PN 25) DN 32 je priamočinný regulátor prietoku s integrovaným regulačným ventilom pre sústavy diaľkového vykurovania a chladenia. Automaticky zabraňuje prekročeniu nastaveného maximálneho prietoku bez ohľadu na kolísanie diferenčného tlaku v sieti. V spojení s elektrickými pohonmi Danfoss AMV(E) a regulátormi ECL umožňuje plnú automatizáciu a diaľkovú reguláciu prietoku vykurovacej alebo chladiacej vody.
Ventil je primárne určený pre nepriamo pripojené sústavy diaľkového vykurovania a chladenia, kde je potrebné udržať konštantný prietok na každom odbernom mieste bez ohľadu na tlakové pomery v primárnom rozvode. Uplatní sa ako regulačný uzol v bytových odovzdávacích staniciach, komerčných a priemyselných objektoch aj v rozsiahlych distribučných tepelných sieťach. Inštalácia je možná na prívod aj spiatočku potrubia, a to v ľubovoľnej montážnej polohe ventilu. Pripojenie G 1 3/4" (DIN ISO 228/1) umožňuje priamu montáž do závitového potrubného rozvodu.
AVQM pracuje na princípe tlakovo kompenzovanej regulácie prietoku: nastaviteľný obmedzovač prietoku vytvára diferenčný tlak, ktorý prostredníctvom impulznej trubky pôsobí na regulačnú membránu a servopohon. Pri náraste diferenčného tlaku v sieti sa ventil priviera, pri poklese otvára – prietok tak zostáva stabilný v celom nastavenom rozsahu (Qmin 0,4 m³/h až Qmax 10 m³/h pre DN 32). Regulačný ventil s logaritmickou charakteristikou a autoritou 100 % je pripravený na pripojenie pohonu AMV(E) a regulátora ECL. Kombinácia s pohonmi AMV(E) 13, AMV(E) 23 (SL) alebo AMV(E) 33 (SL) spĺňa normu DIN EN 14597.
Technické parametre – DN 32 (003H6753):
AVQM možno nainštalovať na prívod aj spiatočku potrubia – hydraulická funkcia ventilu nie je závislá od strany montáže. Je však potrebné rešpektovať inštalačnú polohu elektrického pohonu AMV(E) podľa jeho vlastného dátového listu, pretože pohon musí byť v povolenej orientácii.
Pre DN 32 sú kompatibilné pohony AMV 20, AMV 30, AMV(E) 20, AMV(E) 23, AMV(E) 30, AMV(E) 33, AMV(E) 23 SU a verzie s obmedzením zdvihu AMV 20 SL, AMV 23 SL, AMV 30 SL. Pohony AMV 150, AMV(E) 10 a AMV(E) 13 sú určené výhradne pre DN 15. Kombinácia AVQM DN 32 s AMV(E) 23 (SL) alebo AMV(E) 33 (SL) spĺňa normu DIN EN 14597.
Maximálny prietok sa nastavuje zmenou polohy nastaviteľného obmedzovača prietoku (súčiastka č. 2 podľa montážnej schémy). Nastavenie vykonávajte pomocou nastavovacieho diagramu z montážneho návodu alebo presnejšie s použitím externého merača tepla. Elektrický pohon AMV(E) je potrebné objednať samostatne – s regulátorom sa nedodáva.
Ventil je určený výhradne pre cirkulačnú vodu a vodné roztoky glykolu s koncentráciou do 30 %. Teplota média 2–150 °C, pH 7–10. Pre paru, vykurovací olej ani agresívne kvapaliny AVQM určený nie je.
Áno. Pre DN 32 (rovnaké sady platia aj pre DN 40 a DN 50) sú dostupné: vložka ventilu (kód 003H6868, kVS 12,5 m³/h) a vložka regulačného ventilu (kód 003H6885). Servopohon je k dispozícii samostatne pod kódom 003H6841.
