Štvorcestný zmiešavací ventil ESBE 4F 80 zo sivej liatiny pre vykurovanie aj chladenie, DN 80, prírubové pripojenie PN 6. Zdvojená zmiešavacia funkcia zvyšuje teplotu vody vstupujúcej do kotla. Kvs 150 m³/h, max. teplota 110 °C. Viac informácií
U vás doma za 2 - 3 pracovné dni
| Prietok | 150 m3/h |
| Teplota | -15...110 °C |
| Tlak | PN 6 |
| Typ pripojenia | Príruba |
| Typ ventilu | Rozdeľovací |
| Veľkosť pripojenia | DN 80 |
| Hmotnosť | 23.90 kg |
Katalogový list k stiahnutiu
Stiahnuť PDFESBE 4F 80 je rotačný štvorcestný zmiešavací ventil zo sivej liatiny, DN 80, s prírubovým pripojením EN 1092-2. Využíva sa vo vykurovacích aj chladiacich okruhoch, kde zabezpečuje zdvojenú zmiešavaciu funkciu medzi prívodnou a vratnou vetvou.
Ventil ESBE 4F 80 sa používa vo vykurovacích systémoch s kotlom, kde je potrebné primiešavať teplú vodu z kotla k vratnej vode z radiátorového okruhu. Tým sa zabezpečí vyššia teplota vody vstupujúcej späť do kotla, než akú možno dosiahnuť bežnou trojcestnou armatúrou. Rovnaká konštrukcia je vhodná aj pre chladiace aplikácie. Vďaka prírubovému pripojeniu PN 6 je určený skôr pre väčšie vykurovacie sústavy a technické miestnosti než pre drobné domové inštalácie.

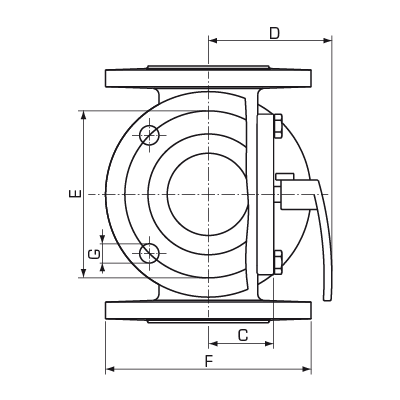

Ventil je štandardne vybavený hliníkovou pákou na ručné ovládanie. Pre motorizovanú prevádzku možno použiť servopohony ESBE radu 90 alebo ARC300, prípadne ventil doplniť o regulátory ESBE radov CRA120 a CRC120. Obojstranne potlačenú stupnicu zobrazujúcu polohu srdca ventilu je možné ľubovoľne natočiť podľa orientácie ventilu v konkrétnej inštalácii.
Všetky hlavné časti ventilu 4F 80 sú vymeniteľné. Tesnenie okolo osi ventilu tvoria dva O-krúžky z EPDM, pričom jeden z nich možno vymeniť bez nutnosti vypustenia celej aplikácie. Pred výmenou je potrebné sústavu odtlakovať.
Technické údaje:
Ventil 4F má zdvojenú zmiešavaciu funkciu – časť teplej vody z kotla sa primiešava k vratnej vode z radiátorového okruhu, takže voda vstupujúca do kotla má vyššiu teplotu, než akú možno získať pri štandardnej trojcestnej armatúre.
Áno, ventil je štandardne vybavený hliníkovou pákou na ručné ovládanie. Motorizácia pomocou servopohonu ESBE radu 90 alebo ARC300 je voliteľná.
Tesnenie osi ventilu tvoria dva O-krúžky a jeden z nich možno vymeniť bez vypustenia celej aplikácie. Pred samotnou výmenou je však potrebné sústavu odtlakovať.
Ventil je určený pre vykurovaciu vodu podľa normy VDI2035, ďalej pre zmesi vody a glykolu do 50 % a zmesi vody a etanolu do 28 %.
