Trojcestný regulačný ventil Honeywell CENTRA DR DN80 (DR80GFLA)

Trojcestný regulačný ventil Honeywell CENTRA DR DN80 (DR80GFLA)
Predĺžená záruka 5 let

Trojcestný regulačný ventil Honeywell CENTRA DR DN80 (DR80GFLA)

RESIDEO
  • Kód produktu: DR80GFLA
  • EAN: 4024627101250
  • Manufacturer code: DR80GFLA
  • Záruka: 5 years

Trojcestný regulačný ventil Honeywell CENTRADR80GFLA DN80 na zmiešavanie hornej aklimatizačnej vody. Otočný guľový prvok s chrómovaným kužeľom zabezpečuje presnú reguláciu teploty prívodnej vody. Kvs 100 m³/h, PN6, teplota média 2–130 °C. Viac informácií

  • Dostupnosť

    U vás doma za 9 - 10 pracovných dní

  • More than 5 pcs in external stock

List price € 703,87
Cena bez DPH € 429,19
Cena s DPH 23 % € 527,90
− +

Parametre a katalógy

Menovitá svetlosť DN 80
Prietok 100 m3/h
Tlak PN 6
Typ ventilu Trojcestný ventil
Hmotnosť 21.40 kg

Honeywell CENTRA DR80GFLA je trojcestný rotačný regulačný ventil DN80 s prírubovým pripojením, určený na zmiešavaciu reguláciu teploty vody vo vykurovacích a klimatizačných systémoch. Pomocou otočného chrómovaného kužeľa primiešava vratnú vodu do horúcej vody z kotla, čím nastavuje požadovanú teplotu prívodnej vody do okruhu.

Kde produkt využijete

Ventil sa používa vo výmenníkových a kotolňových staniciach, kde je potrebné regulovať teplotu vody privádzanej do vykurovacieho alebo klimatizačného okruhu. Vzhľadom na DN80 a hodnotu Kvs 100 m³/h je vhodný pre stredne veľké až väčšie inštalácie – bytové domy, administratívne budovy, priemyselné objekty. Pracuje v spojení s elektrickými servopohonmi radu M6061 (VMM) alebo M7061 (VRM), ktoré otáčajú kužeľom ventilu podľa požiadavky regulácie.

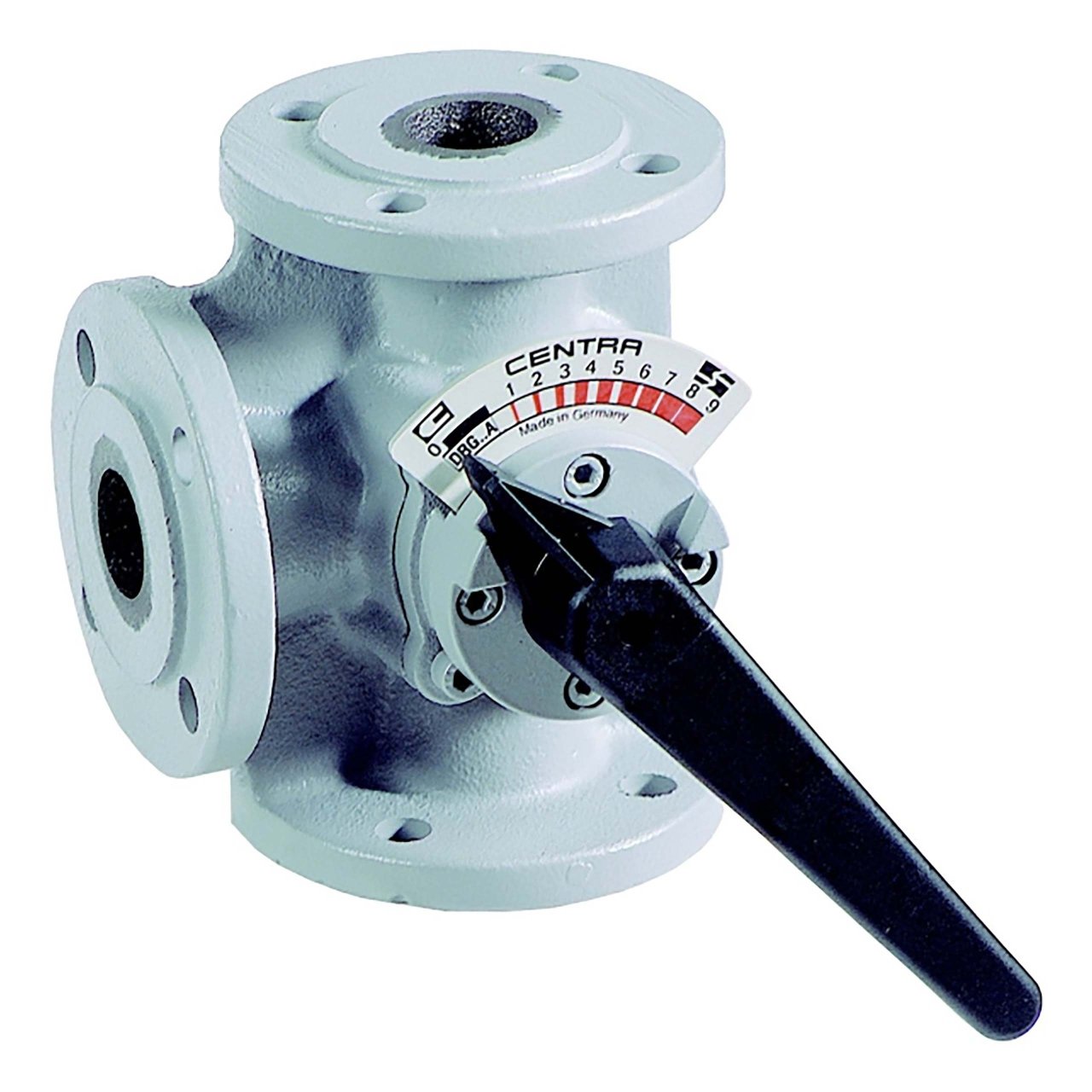

Honeywell CENTRA DR80GFLA trojcestný regulačný ventil DN80 s prírubou

Konštrukcia a odolnosť

Teleso ventilu je z liatiny, vnútorné diely z chrómovaného liatinového materiálu, čo chráni proti korózii a zadieraniu. Dvojité O-krúžkové tesnenie zaisťuje dlhodobú spoľahlivosť. Charakteristika prietoku je ekvipercentná, optimalizovaná priamo na reguláciu teploty prívodnej vody.

Technické parametre:

  • Menovitá svetlosť: DN 80
  • Hodnota Kvs: 100 m³/h
  • Menovitý tlak: PN 6 (6 bar, 600 kPa)
  • Max. tlaková strata: 100 kPa
  • Menovitý moment pohonu: 30 Nm (20 Nm pri zníženom Δp 40 kPa)
  • Netesnosť: menej ako 1 % Kvs
  • Médium: vykurovacia voda podľa VDI 2035, zmesi voda–glykol (max. 50 % glykolu)
  • Teplota média: 2–130 °C, bez kondenzácie
  • Uhol otočenia: 90°
  • Hmotnosť: 21,4 kg

Časté otázky

Pre DR80GFLA je potrebný servopohon s momentom 30 Nm, napríklad M6061A (24 V, trojpolohové ovládanie), M6061L (230 V, trojpolohové) alebo M7061E (0/2–10 V modulačné). Pri zníženom diferenčnom tlaku 40 kPa postačí pohon s momentom 20 Nm.

Ventil je určený pre vykurovaciu vodu spĺňajúcu VDI 2035 (koncentrácia kyslíka do 0,2 g/m³, pH 8–9,5) alebo zmesi voda–glykol s obsahom glykolu do 50 %. Teplota média sa môže pohybovať v rozsahu 2–130 °C bez kondenzácie.

Vnútorné diely sú z chrómovaného liatinového materiálu, ktorý chráni ventil proti korózii a zadieraniu. Dvojité O-krúžkové tesnenie zaisťuje dlhodobú tesnosť spoja medzi telesom a hriadeľom ventilu.

Pripojenie vratnej vody (kotlový prívod) môže byť zľava alebo sprava, z výroby je nastavené vľavo. Prepnutie strany sa vykoná jednoduchým otočením hriadeľa zmiešavača.
